2. HVC-BCU является контроллером всей системы, поэтому каждая система должна иметь один HVC-BCU;
3. Наша система состоит как минимум из 1 HVC-BMU + 1 HVC-BCU и до 5 HVC-BMU + 1
HVC-BCU.
Батте Технические характеристики модуля ry
| Технические характеристики HVC-BMU | |
| Модуль батареи | HVC-BMU |
| Общая энергия [кВтч] | 5.12 |
| Номинальное напряжение [В] | 102.4 |
| МАКС. Напряжение заряда [В] | 115.2 |
| МИН. Напряжение разряда [В] | 96 |
| Макс. ток зарядки [А] | 30 |
| Макс. ток разряда [А] | 30 |
| Коммуникация | CAN, RS485 |
| Степень защиты корпуса | IP65 |
| Диапазон рабочих температур [℃] | -10 ~ 50 |
| Цикл жизни | >6000 циклов при 80% глубине разряда/25℃ |
| Вес нетто (кг) | 51 |
| Вес брутто (кг) | 54 |
| Размеры продукта (мм) | 600*370*210 |
| Размеры упаковки (мм) | 712*482*328 |
Технические характеристики HVC-BCU
Модель №
HVC-BCU
Диапазон рабочего напряжения (В)
80-576
Максимальный ток заряда/разряда (А)
30
Общая точность измерения напряжения
±1,0% от полной шкалы
Коммуникация
CAN, RS485
Доступный диапазон соц.
10%~100%
Эффективность заряда/разряда (%)
>98
Диапазон рабочих температур [℃]
-10 ~ 50
Степень защиты корпуса
IP65
Вес нетто (кг)
12
Вес брутто (кг)
24.5
Размеры продукта (мм)
600*370*200
Размеры упаковки (мм)
712*482*403

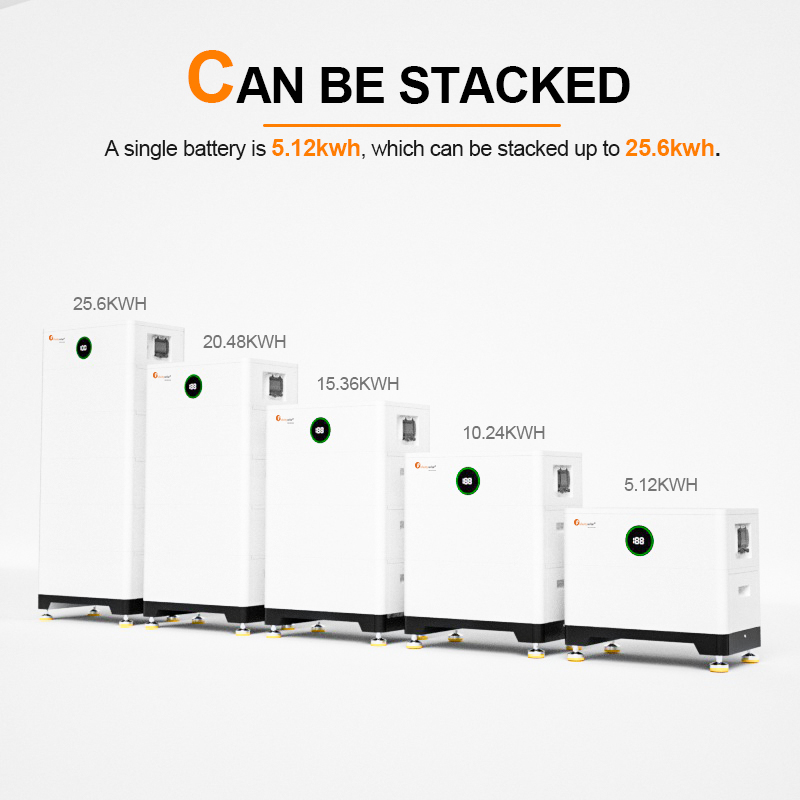

Технические характеристики аккумуляторной системы
СИСТЕМА АККУМУЛЯТОРОВ
HVC 5.1
ХВК 10.2
HVC 15.4
HVC 20.5
HVC 25.6
Модуль батареи
HVC-BMU(5,12 кВт·ч, 102,4 В)
Количество модулей
1
2
3
4
5
Общая энергия [кВтч]
5.12
10.24
15.36
20.48
25.6
Полезная энергия [кВт·ч] (90% DOD)
4.6
9.2
13.8
18.4
23
Номинальное напряжение [В]
102.4
204.8
307.2
409.6
512
МАКС. Напряжение заряда [В]
115.2
230.4
345.6
460,8
576
МИН. Напряжение разряда [В]
96
192
288
384
480
Вес [кг]
51
102
153
204
255

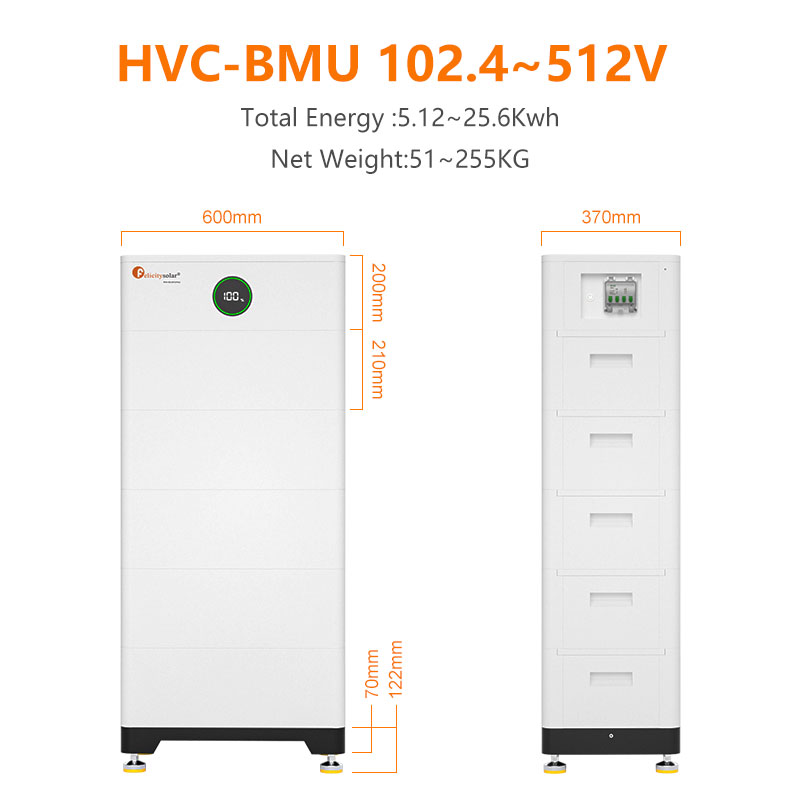

Размеры [Ш x Г x В, мм]
600/370/(322+210xN)
Макс. ток зарядки [А]
30
Макс. ток разряда [А]
30
Коммуникация
CAN,R485
Степень защиты корпуса
IP65
Диапазон рабочих температур [℃]
-10~50
Аккумуляторные батареи оснащены многочисленными системами защиты, обеспечивающими безопасную эксплуатацию системы.
Некоторые из систем защиты включают в себя:
• Защита интерфейса инвертора: перенапряжение, перегрузка по току, внешнее короткое замыкание, обратная полярность, заземление
Неисправность, перегрев, бросок тока.
• Защита аккумулятора: внутреннее короткое замыкание, перенапряжение, перегрузка по току, перегрев, пониженное напряжение.

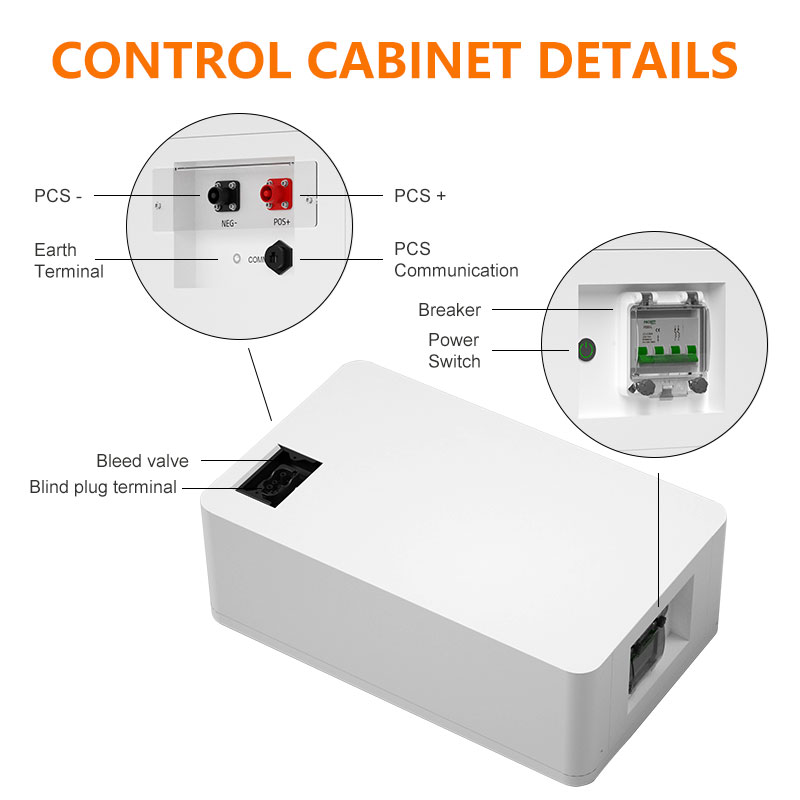

Система содержит следующий интерфейс, позволяющий ей эффективно подключаться и работать
Запрос предложений
1.Как выбрать подходящий инвертор?
Если ваша нагрузка резистивная, например, лампочки, вы можете выбрать инвертор с модифицированной волной. Но если нагрузка индуктивная и ёмкостная, мы рекомендуем использовать инвертор с чистой синусоидой.
2.Как выбрать размер инвертора?
Потребность в мощности для разных типов нагрузок различна. Вы можете посмотреть значения мощности нагрузки, чтобы определить мощность инвертора.
3.Как рассчитать нагрузку рабочего времени, требующую настройки размера батареи?
Обычно у нас есть формула для расчета, но она не точна на сто процентов, поскольку учитывается также состояние батареи, старые батареи имеют некоторые потери, поэтому это только справочное значение:
Часы работы = емкость аккумулятора * напряжение аккумулятора * 0,8/мощность нагрузки (H= Ач*В*0,8/Вт)
