Преимущества продукта:
· Поддержка Wi-Fi для мобильного мониторинга.
· Низковольтная батарея 48 В, топология трансформаторной изоляции.
· Макс. ток заряда/разряда 100А.
· Пара переменного тока для модернизации существующей солнечной системы.
· Поддержка хранения энергии от дизельного генератора.
· Электропитание может переключаться автоматически.
· Длительный гарантийный срок: 10 лет.
· Удобная связь RS232/RS485.
· Уровень защиты IP65.
Техническая спецификация
Модель
IVGM4648-LS
IVGM5048-LS
Входные данные батареи
Диапазон напряжения батареи
40В~60В
Макс. зарядка
и
разрядный ток
100А/100А
Макс.
зарядка
и
разрядка
власть
4600 Вт
4600 Вт
Тип батареи
Литий-ионный/свинцово-кислотный
Входные данные постоянного тока (сторона фотоэлектрических систем)
Макс. рекомендуемая мощность фотоэлектрических систем
6000 Вт
6500 Вт
Макс. напряжение фотоэлектрических систем
550 В
Пусковое напряжение
130 В
Диапазон напряжения фотоэлектрических систем
90В~550В
Диапазон напряжения MPPT
100В~500В
Диапазон напряжения MPPT при полной нагрузке
200В~500В
200В~500В
Номинальное напряжение
360 В
Макс. входной ток
15А/15А
Макс. ток короткого замыкания
18А/18А
Количество трекеров MPP / строк на трекер MPP
2/1
Сетка данных
Номинальное входное напряжение
230 В переменного тока
Диапазон входного напряжения
184~264,5 В переменного тока*
Номинальная частота сети
50/60 Гц*
Макс. входной ток
40А
Максимальный ток заряда
100А
Макс. выходная мощность переменного тока
4600 Вт
5000 Вт
Номинальный выходной переменный ток
20А
24,5А
Макс. выходной ток
25А
>0,99
Макс. непрерывный сквозной переменный ток
30А
Коэффициент мощности
>0,99
Коэффициент мощности смещения
0,8 опережающий…0,8 отстающий
ТДИ
<3%
Выходные данные переменного тока (резервное копирование)
Номинальная выходная мощность
4600ВА/4600Вт
5000ВА/5000Вт
Макс. выходной ток
30А
Номинальное выходное напряжение переменного тока
230 В переменного тока
Номинальная выходная частота переменного тока
50/60 Гц
Эффективность
Максимальная эффективность
97,60%
Евро эффективность
97.00%
Эффективность MPPT
99,90%
Общие данные
Диапазон рабочих температур
–
25°C~60°C,>45℃ снижение номинальных характеристик
Степень защиты
IP65
Относительная влажность
100%
Концепция охлаждения
Природа
Высота
2000м
Коммуникация
RS232/RS485
BMS-коммуникация
CAN/RS485
Модуль монитора
Wi-Fi/GPRS
Отображать
ЖК+светодиод
Стиль установки
Настенный
Гарантия
10 лет
Регулирование сети
VDE-AR-N
4105; G99/1; EN50549-1;
ЦЕИ
0-21;
КАК
4777.2;
НРС
097-2-1;
Правила безопасности
МЭК
62109-1/2
，
МЭК
62040-1
ЭМС
EN61000-6-1
，
EN61000-6-3
Вес нетто (кг)
34,2 кг
Вес брутто (кг)
38,6 кг

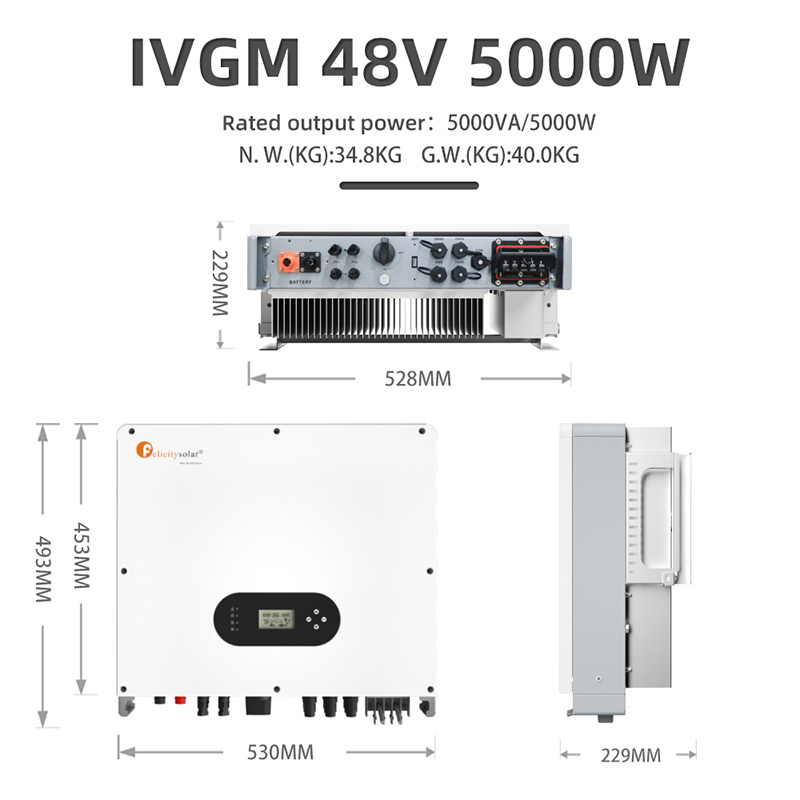

Размеры продукта (мм)
493*530*203
Размеры упаковки (мм)
632*585*315

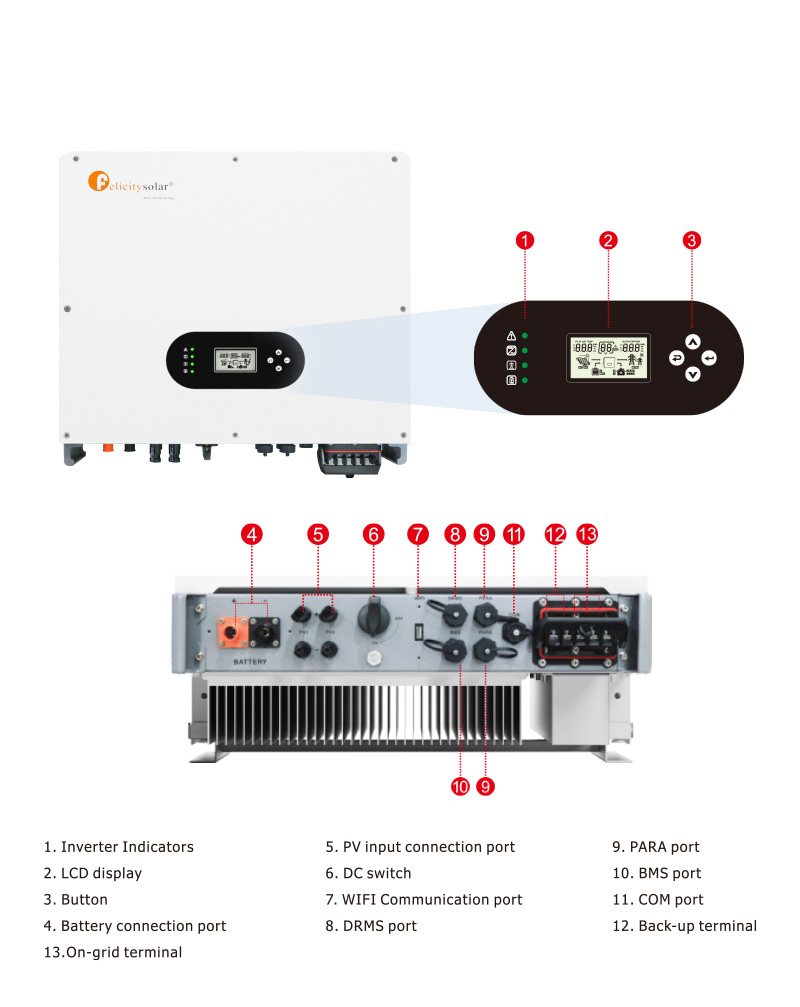

Подробная информация о продукте
Запрос предложений
1.Как выбрать подходящий инвертор?
Если ваша нагрузка резистивная, например, лампочки, вы можете выбрать инвертор с модифицированной волной. Но если нагрузка индуктивная и ёмкостная, мы рекомендуем использовать инвертор с чистой синусоидой.
2.Как выбрать размер инвертора?
Потребность в мощности для разных типов нагрузок различна. Вы можете посмотреть значения мощности нагрузки, чтобы определить мощность инвертора.
3.Как рассчитать нагрузку рабочего времени, требующую настройки размера батареи?
Обычно у нас есть формула для расчета, но она не точна на сто процентов, поскольку учитывается также состояние батареи, старые батареи имеют некоторые потери, поэтому это только справочное значение:
Часы работы = емкость аккумулятора * напряжение аккумулятора * 0,8/мощность нагрузки (H= Ач*В*0,8/Вт)
