Представление продукта

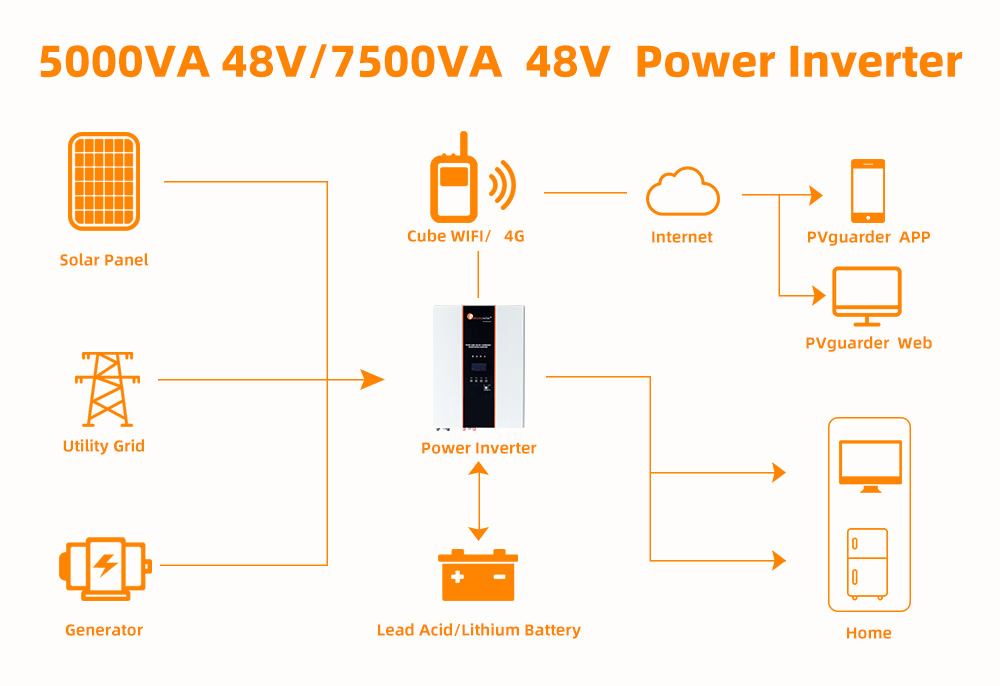

Солнечный инвертор (или преобразователь) преобразует переменный постоянный ток фотоэлектрической (PV) солнечной панели в переменный ток промышленной частоты, который может быть подключен к автономной электросети. Это критически важный баланс между компонентами солнечной электростанции, позволяющий использовать обычное оборудование переменного тока.
Преимущество:
1. Обеспечьте личную безопасность
2. Температурная компенсация, защита аккумулятора
3. Защита от перезаряда и разряда аккумулятора
4. Защита инвертора от перегрузки и короткого замыкания на выходе
5. Защита от перегрева
6. Защита транспозиции
7. Защита от перегрузки по току на входе и выходе переменного тока
8. Защита от короткого замыкания заряда
Лист данных
| Солнечный инвертор IVPS | |||||||||||||||||
| Модель | 7548 | ||||||||||||||||
| 7500ВА | |||||||||||||||||
| Номинальная выходная мощность (Вт) | 7500ВА/60000Вт | ||||||||||||||||
| Номинальное входное напряжение постоянного тока | 48в | ||||||||||||||||
| Характеристики зарядного и линейного режима на | |||||||||||||||||
| Номинальное входное напряжение | 220 В переменного тока | ||||||||||||||||
| Отключение низкой линии | 90 В переменного тока ± 7 В переменного тока | ||||||||||||||||
| Диапазон входного переменного тока для повторного подключения линии низкого напряжения | 100 В переменного тока ±7 В переменного тока | ||||||||||||||||
| Отключение высокой линии | 280 В переменного тока ±7 В переменного тока | ||||||||||||||||
| Повторное подключение High Line | 270 В переменного тока ±7 В переменного тока | ||||||||||||||||
| Форма выходного напряжения | Такая же, как входной сигнал | ||||||||||||||||
| Эффективность (режим линии) | ≥95% (номинальная нагрузка R, аккумулятор полностью заряжен) | ||||||||||||||||
| Рейтинг переключателя передачи | переменный ток 40А | ||||||||||||||||
| Время переключения (переменный ток в постоянный) | 15 мс (типично) | ||||||||||||||||
| Время переключения (постоянный ток в переменный) | 15 мс (типично) | ||||||||||||||||
| Проход без батареи | Да | ||||||||||||||||
| Входной ток перегрузки | переменный ток 40А | ||||||||||||||||
| Номинальное выходное напряжение | Зависит от типа батареи | ||||||||||||||||
| Максимальное напряжение заряда | постоянный ток 40А | ||||||||||||||||
| Регулировка тока заряда | Регулировка тока заряда: 0А, 10А, 20А, 30А, 40А | ||||||||||||||||
| Размер выключателя | Зависит от типа батареи или определяется самостоятельно | ||||||||||||||||
| Защита от перезарядки | Да | ||||||||||||||||
| Алгоритм | годовое общее собрание акционеров | ||||||||||||||||
| Наводнение | |||||||||||||||||
| Себя | |||||||||||||||||
| Спецификация инверторного режима | |||||||||||||||||
| Форма выходного напряжения | Чистая синусоида | ||||||||||||||||
| Энергетическая фабрика | 1 | ||||||||||||||||
| Номинальное выходное напряжение | 220 В переменного тока±5% | ||||||||||||||||
| Номинальная выходная частота (Гц) | 50±0,3 Гц/60±0,3 Гц (регулируемая) | ||||||||||||||||
| Защита от перегрузки (SMPS) | 60 с при нагрузке ≥150%; 120 с при нагрузке 105%-150% | ||||||||||||||||
| Рейтинг перенапряжения | 2*номинальная мощность в течение 5 секунд | ||||||||||||||||
| Возможность запуска электродвигателя | Да | ||||||||||||||||
| Защита от короткого замыкания на выходе | Да | ||||||||||||||||
| Выходной ток перегрузки | переменный ток 40А | ||||||||||||||||
| Номинальное входное напряжение постоянного тока | 48 В постоянного тока | ||||||||||||||||
| Сигнализация низкого заряда батареи | 11,5 В/23 В/46 В постоянного тока при нагрузке <50%; 11 В/22 В/44 В постоянного тока при нагрузке >=50% | ||||||||||||||||
| Низкий Восстановление батареи | 11,75 В/23,5 В/47 В постоянного тока при нагрузке <50%; 11,5 В/23 В/46 В постоянного тока при нагрузке >=50% | ||||||||||||||||
| Отключение при низком входном постоянном токе | 10,75 В/21,5 В/43 В постоянного тока при нагрузке <50%; 10,5 В/21 В/42 В постоянного тока при нагрузке >=50% | ||||||||||||||||
| Сигнализация и неисправность высокого входного постоянного тока | 15,75 В постоянного тока ± 0,4/31,50 В постоянного тока ± 0,4 В/63 В постоянного тока ± 0,4 В | ||||||||||||||||
| Восстановление высокого входного постоянного тока | 15,5 В постоянного тока ± 0,4/31,0 В постоянного тока ± 0,4 В/62 В постоянного тока ± 0,4 В | ||||||||||||||||
| Умеренный рабочий диапазон | 0 ℃ до 40 ℃ | ||||||||||||||||
| Диапазон хранения умеренный | -15 ℃ -60 ℃ | ||||||||||||||||
| Размеры (мм) | 765*329*298 мм | ||||||||||||||||

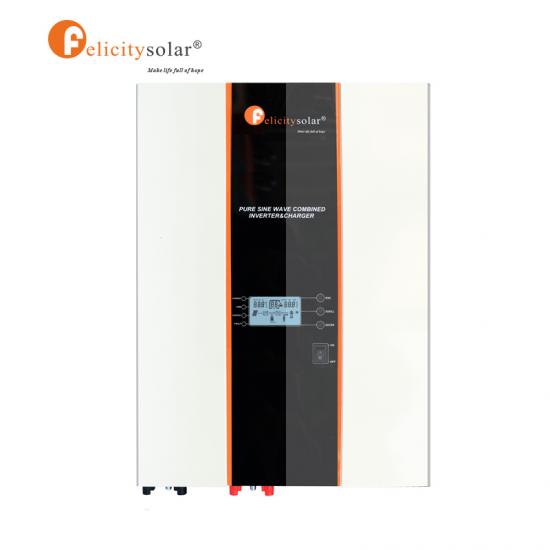

Подробная информация о продукте
Технологии НИОКР
Процедура установки:
1. Убедитесь, что постоянное напряжение инвертора соответствует напряжению аккумуляторной батареи.

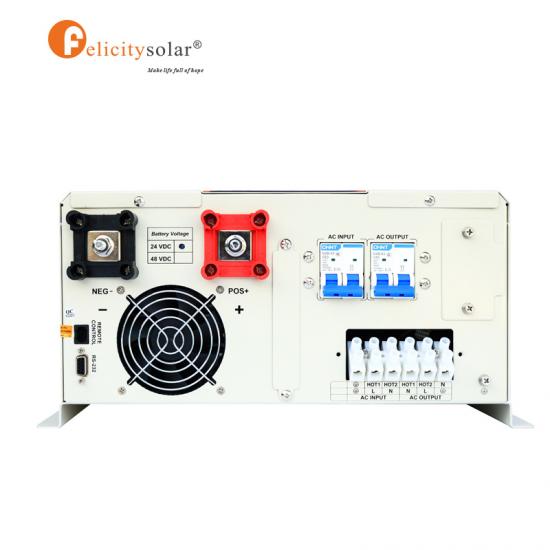

2. Убедитесь, что положительный полюс (красный) инвертора соединен с положительным полюсом (красным) аккумулятора, а отрицательный полюс (черный) инвертора соединен с отрицательным полюсом (черным) аккумулятора, затем затяните винт.
3. Включите инвертор и проверьте, исправен ли он. Если исправен, выключите.
4. Подключитесь к сети переменного тока/проводу заземления, включите инвертор и проверьте, работает ли он нормально (заряжает ли аккумулятор, показывает ли ток заряда), если да, выключите инвертор.
5. Подключитесь к проводу нагрузки/заземления и включите инвертор (автоматическое энергосбережение или выключение энергосбережения).
6. Включите загрузку.
