Введение:
Краткое введение. MPPT (отслеживание точки максимальной мощности) — это электронный преобразователь постоянного тока в постоянный, который оптимизирует согласование между солнечными батареями (фотоэлектрическими панелями) и аккумуляторной батареей или электросетью. Проще говоря, они преобразуют более высокое постоянное напряжение, выдаваемое солнечными панелями (и некоторыми ветрогенераторами), в более низкое, необходимое для зарядки аккумуляторов.
По сравнению с обычным ШИМ-контроллером технология MPPT повышает эффективность зарядки до 20% и потенциально снижает необходимую мощность солнечной батареи.
Техническая спецификация
Модель | SCCM10048 | |||||
Максимальное входное напряжение солнечной батареи | 190 В | |||||
Номинальное напряжение системы | 12,24,48 В постоянного тока (А) (автоматическое обнаружение) | |||||
Максимальный ток батареи | 45А | |||||
Диапазон напряжений DC Array MPPT | 12 В постоянного тока/24 В постоянного тока/48 В постоянного тока | |||||
Диапазон напряжений MPPT фотоэлектрического массива | 15-190 В постоянного тока/30-190 В постоянного тока-60-190 В постоянного тока | |||||
Максимальная входная мощность | 12 Вольт-1375 Вт | |||||
24 Вольт-2750 Вт | ||||||
48 Вольт-5500 Вт | ||||||
Алгоритм зарядки | 3-шаговый | |||||
Этапы зарядки | Насыпь, абсорбция, поплавок Насыпь, абсорбция, поплавок | |||||
Коэффициент температурной компенсации | -5 мВ/℃/ячейка (25℃этал.) -5 мВ/℃/ячейка (25℃этал.) | |||||
Диапазон температурной компенсации | 0℃ до +50℃ 0℃ до +50℃ | |||||
Температурно-компенсированные заданные значения | Поглощение, поплавок Поглощение, поплавок | |||||
Установленные точки зарядки | Стадия абсорбции Стадия абсорбции Стадия плавания | |||||
Затопленная батарея | 14,6 В/29,2 В/58,4 В 14,6 В/29,2 В/58,4 В 13,5 В/27 В/54 В | |||||
Аккумулятор ARG/Gel (по умолчанию) | 14,1 В/28,2 В/56,4 В 14,1 В/28,2 В/56,4 В 13,5 В/27 В/54 В | |||||
Напряжение перезаряда | 15В/30В/60В 15В/30В/60В | |||||
Напряжение перезаряда | 14,5 В/29 В/58 В 14,5 В/29 В/58 В | |||||
Напряжение разряда батареи | 8,5 В/17 В/34 В 8,5 В/17 В/34 В | |||||
Напряжение переразряда аккумулятора | 9В/18В/36В 9В/18В/36В | |||||
Размеры изделия (В*Ш*Г, мм) | 283*180*105 мм | |||||
Вес продукта (кг) | 5,1 кг | |||||
Диапазон температур окружающей среды | 0℃ до +55℃ | |||||
Температура хранения | -40℃ до 75℃ | |||||
Влажность | 0%-90% относительной влажности (без конденсации) | |||||
Корпус | IP31 (внутренний и вентилируемый) |

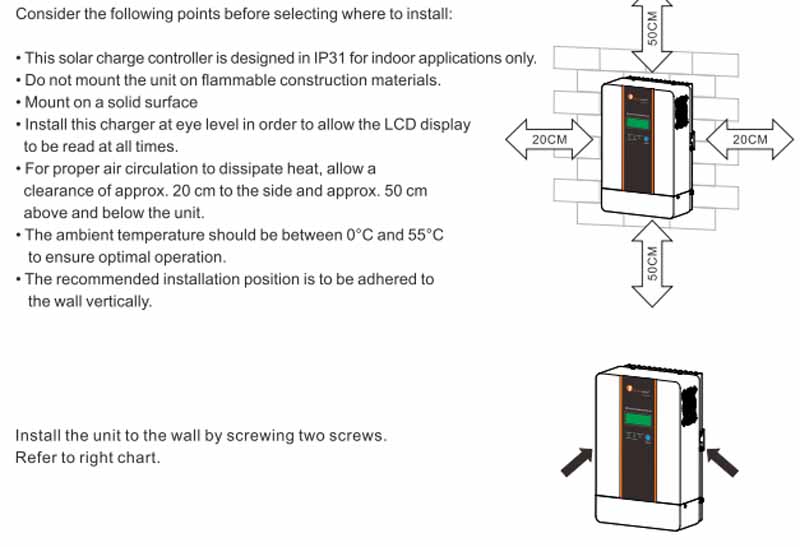

Монтаж устройства
