Особенности продукта:
1. Датчик температуры аккумулятора (BTS) автоматически обеспечивает
температурная компенсация
2. Автоматическое определение напряжения аккумулятора
3. Поддержка широкого спектра свинцово-кислотных аккумуляторов, включая аккумуляторы с жидким электролитом
AGM и гелевые аккумуляторы
4. Интегрированный интеллектуальный слот, совместимый с протоколами SNMP/MODBUS.

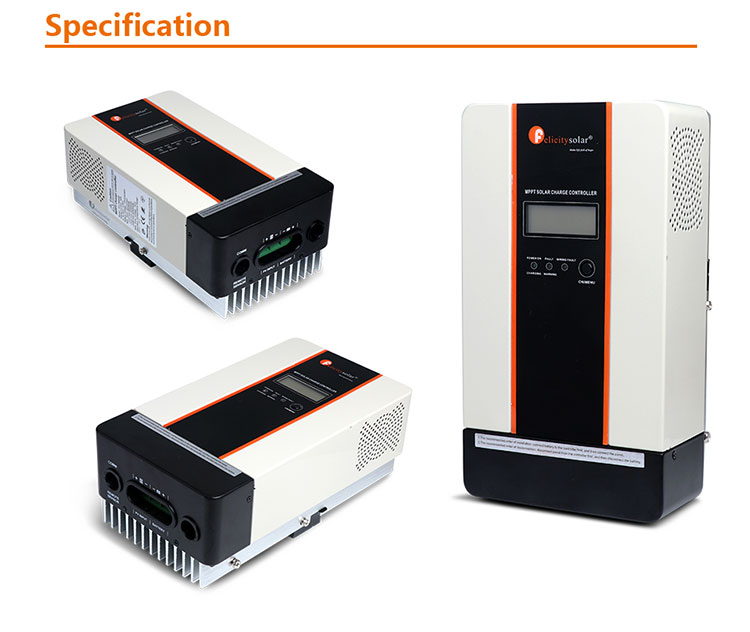

Техническая спецификация
| Модель | SCCM4548 | ||||
| Максимальное входное напряжение солнечной батареи | 145 В | ||||
| Номинальное напряжение системы | 12, 24, 48 В постоянного тока (автоматическое определение) | ||||
| Максимальный ток батареи | 45А | ||||
| Диапазон напряжений DC Array MPPT | 12 В постоянного тока/24 В постоянного тока/48 В постоянного тока | ||||
| Диапазон напряжений MPPT фотоэлектрического массива | 15-115 В постоянного тока/30-115 В постоянного тока-60-115 В постоянного тока | ||||
| Максимальная входная мощность | 12 Вольт-625 Вт | ||||
| 24 Вольт-1250 Вт | |||||
| 48 Вольт-2500 Вт | |||||
| Алгоритм зарядки | 3-шаговый | ||||
| Этапы зарядки | Насыпь, абсорбция, поплавок Насыпь, абсорбция, поплавок | ||||
| Коэффициент температурной компенсации | -5 мВ/℃/ячейка (25℃этал.) -5 мВ/℃/ячейка (25℃этал.) | ||||
| Диапазон температурной компенсации | 0℃ до +50℃ 0℃ до +50℃ | ||||
| Температурно-компенсированные заданные значения | Поглощение, поплавок Поглощение, поплавок | ||||
| Установленные точки зарядки | Стадия абсорбции Стадия абсорбции Стадия плавания | ||||
| Затопленная батарея | 14,6 В/29,2 В/58,4 В 14,6 В/29,2 В/58,4 В 13,5 В/27 В/54 В | ||||
| Аккумулятор ARG/Gel (по умолчанию) | 14,1 В/28,2 В/56,4 В 14,1 В/28,2 В/56,4 В 13,5 В/27 В/54 В | ||||
| Напряжение перезаряда | 15В/30В/60В 15В/30В/60В | ||||
| Напряжение перезаряда | 14,5 В/29 В/58 В 14,5 В/29 В/58 В | ||||
| Напряжение разряда батареи | 8,5 В/17 В/34 В 8,5 В/17 В/34 В | ||||
| Напряжение переразряда аккумулятора | 9В/18В/36В 9В/18В/36В | ||||
| Размеры изделия (В*Ш*Г, мм) | 283*160*105 мм | ||||
| Вес продукта (кг) | 4,0 кг | ||||
| Диапазон температур окружающей среды | 0℃ до +55℃ | ||||
| Температура хранения | -40℃ до 75℃ | ||||
| Влажность | 0%-90% относительной влажности (без конденсации) | ||||
| Корпус | IP31 (внутренний и вентилируемый) | ||||

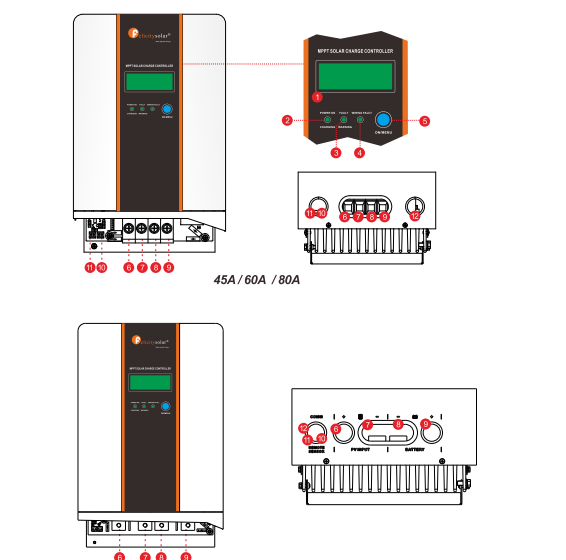

Обзор продукта
1. ЖК-дисплей
2. Индикатор включения/зарядки
3. Индикатор неисправностей и предупреждений
4. Индикатор неисправности проводки
5. Кнопка управления
6. Положительный PV +
7. Отрицательный PV -
8. Отрицательный полюс аккумулятора -
9. Положительный полюс аккумулятора +
10. Клемма датчика напряжения аккумуляторной батареи
11. Терминал дистанционного датчика температуры
12. Коммуникационный порт
