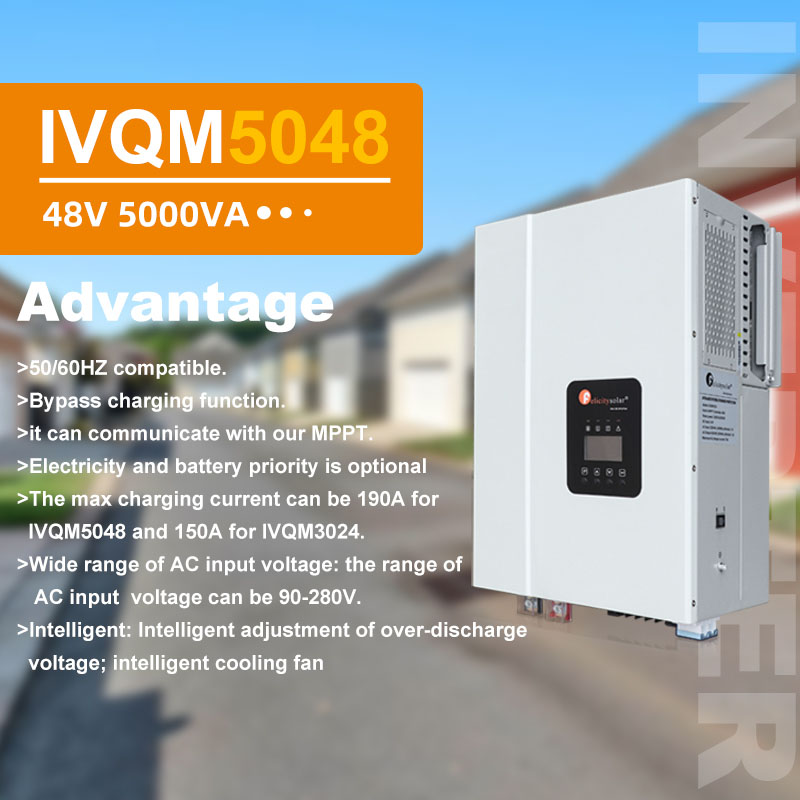

Преимущество:
>Функция зарядки байпаса: когда устройство выключено, его можно активировать с помощью выхода байпаса и заряжать аккумулятор.
Лист данных
Модель
IVQM3524
IVQM5048
Номинальная выходная мощность (ВА)
3500ВА
5000ВА
Номинальная выходная мощность (Вт)
2800 Вт
4000 Вт
Номинальное входное напряжение постоянного тока
24 В
48 В
Форма входного напряжения
Синусоидальный (генератор или источник питания)
Номинальное входное напряжение
220 В переменного тока
Номинальная входная частота
50 Гц/60 Гц
Эффективность (режим линии)
≥
95% (номинальная нагрузка R, аккумулятор полностью заряжен)
Время передачи (переменный ток в постоянный)
15 мс (типично)
Время переключения (постоянный ток в переменный ток)
15 мс (типично)
Солнечная зарядка и зарядка от сети (встроенный контроллер MPPT опционально)
Макс. напряжение разомкнутой цепи фотоэлектрической системы
145 В постоянного тока
195 В постоянного тока
Рабочий диапазон напряжения фотоэлектрических систем
30~145 В постоянного тока
60~195 В постоянного тока
Максимальная входная мощность
2200 Вт
6600 Вт
Максимальный ток солнечной зарядки
80А
120А
Максимальный ток зарядки (сеть + солнечная батарея)
150А
190А
Подробная информация о продукте

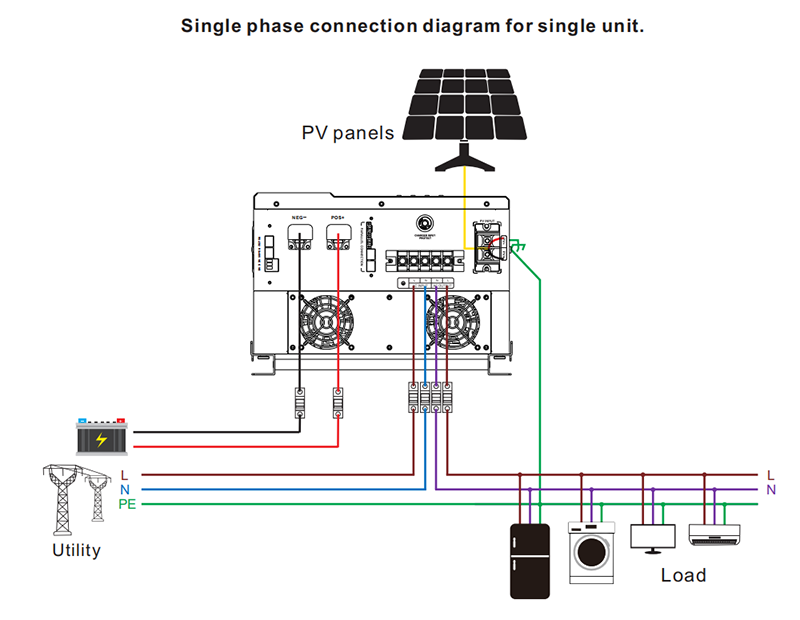

Однофазное подключение схема для одного блока

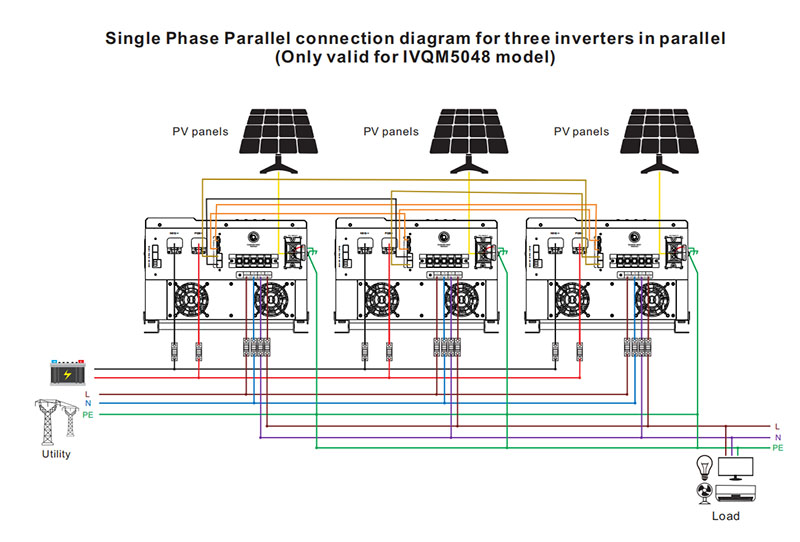

Схема однофазного параллельного соединения трёх инверторов

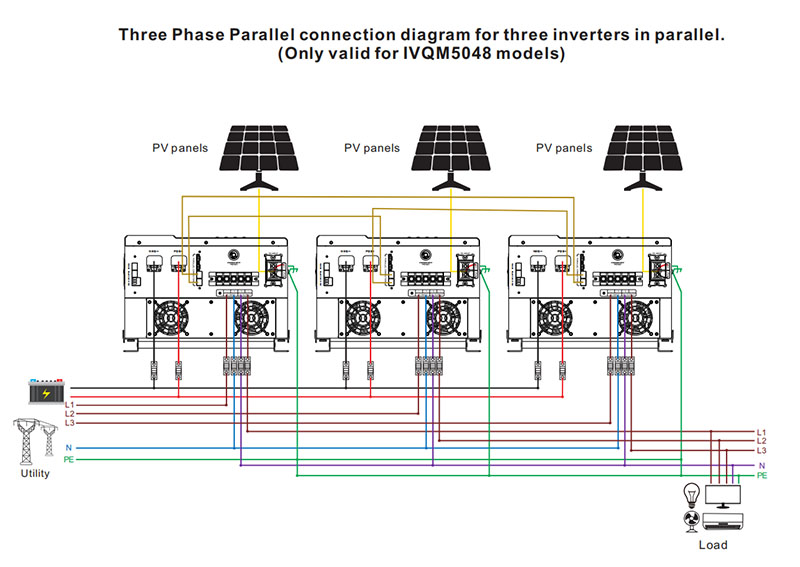

Схема трехфазного параллельного соединения трех инверторов
Процедура установки:
1. Убедитесь, что постоянное напряжение инвертора соответствует напряжению аккумуляторной батареи.
2. Убедитесь, что положительный полюс (красный) инвертора соединен с положительным полюсом (красным) аккумулятора, а отрицательный полюс (черный) инвертора соединен с отрицательным полюсом (черным) аккумулятора, затем затяните винт.
3. Включите инвертор и проверьте, исправен ли он. Если исправен, выключите.
4. Подключитесь к сети переменного тока/проводу заземления, включите инвертор и проверьте, работает ли он нормально (заряжает ли аккумулятор, показывает ли ток заряда), если да, выключите инвертор.
5. Подключитесь к проводу нагрузки/заземления и включите инвертор (автоматическое энергосбережение или выключение энергосбережения).
6. Включите загрузку.
FQA
В: Можно ли использовать этот инвертор с переменным током?
A: Да, инвертор Pursunsys с чистой синусоидой может использоваться для гибридной генерации электроэнергии от переменного тока, генератора, солнечной энергии и ИБП.
В: Если мы будем использовать как постоянный, так и переменный ток, какой из них будет первым?
A: Инвертор Pursunsys с чистой синусоидой — это в первую очередь инвертор переменного тока.
В: Какова эффективность этого инвертора?
A: Инвертор Pursunsys с чистой синусоидой имеет КПД 80%.
В: Какая сертификация у этого инвертора?
A: У нас есть много сертификаций, сертификация IEC от Beide Compliance Laboratory, SONCAP от CIC и т. д.
