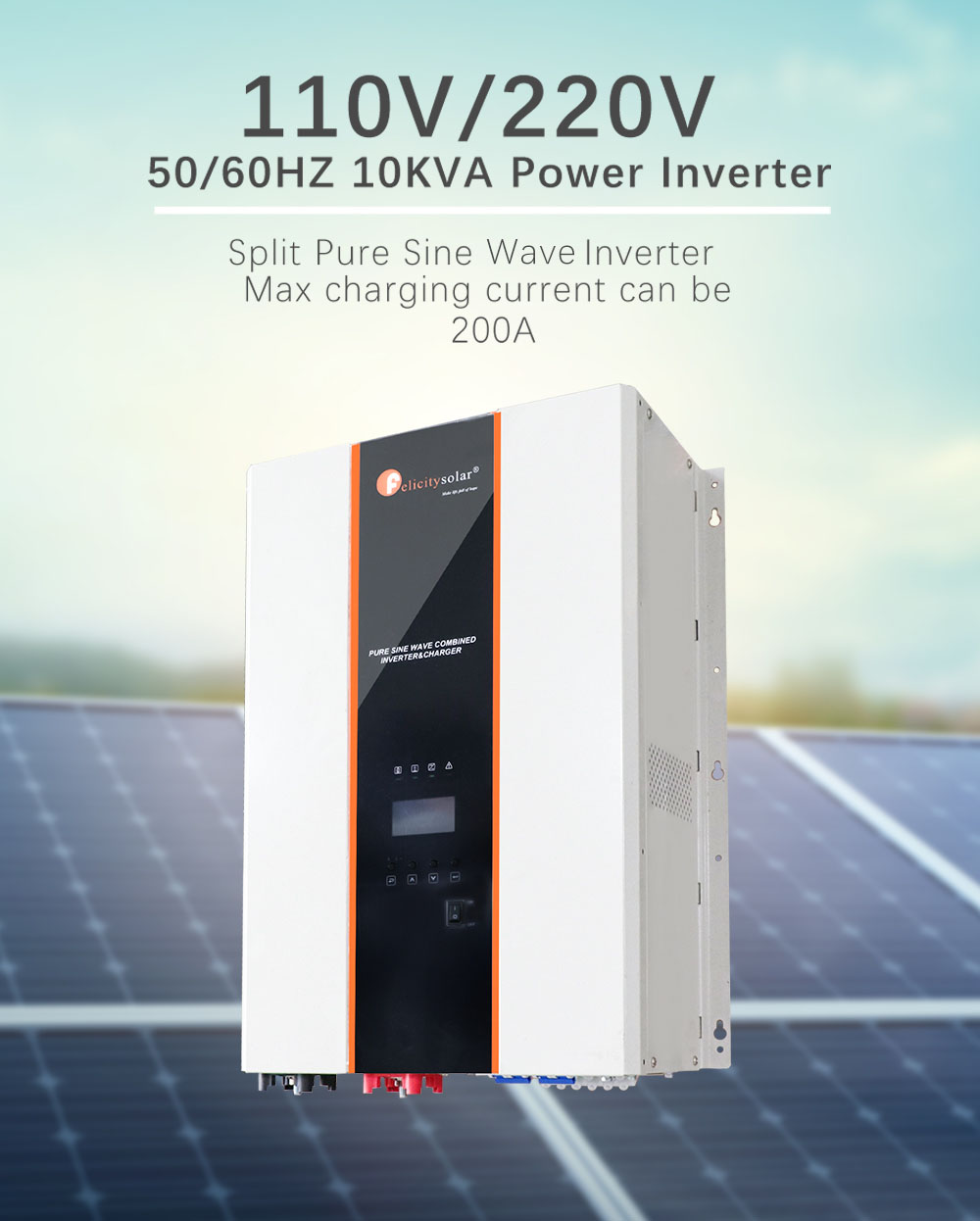

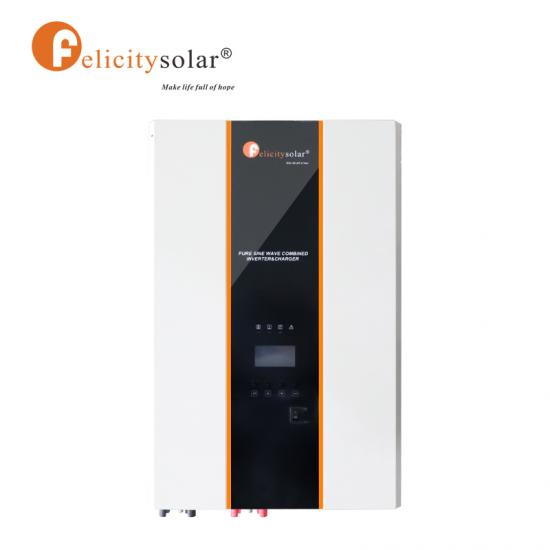

Представление продукта
>Функция зарядки байпаса: когда устройство выключено, его можно активировать с помощью выхода байпаса и заряжать аккумулятор.
>Высокий ток зарядки, максимальный ток зарядки может составлять 200 А для IVPA10048 и 180 А для IVPA7548, 170 А для IVPA5048, 120 А для IVPA3524.
>Широкий диапазон входного напряжения переменного тока: диапазон входного напряжения переменного тока может составлять 90–280 В для IVPA7548 и IVPA10048, 80–140 В для IVPA5048 и IVPA3524. Он может быть лучше совместим с работой генератора. Редко встречается широкий диапазон входного напряжения для преобразователя частоты.
>Приоритет электроэнергии и аккумулятора не является обязательным: клиент может выбрать приоритет электроэнергии или аккумулятора в соответствии со своими потребностями.
>Самостоятельное определение аккумулятора:клиент может установить напряжение перезаряда и напряжение плавающего заряда, а также напряжение чрезмерного разряда.
>Совместим с 50/60 Гц.

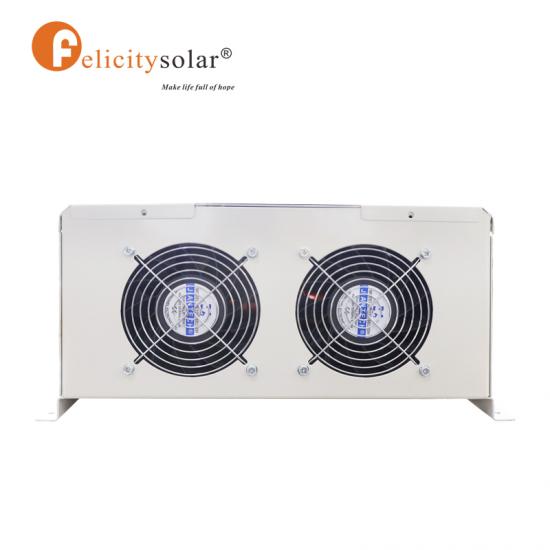

>Интеллектуальный: интеллектуальная регулировка напряжения чрезмерной разрядки, интеллектуальная точная настройка напряжения чрезмерной разрядки в зависимости от мощности нагрузки; интеллектуальный охлаждающий вентилятор, интеллектуальная регулировка скорости в зависимости от мощности, тока зарядки и температуры внутри устройства.
>Безопасность: конструкция системы безопасности полностью улучшена. Комплексная защита (в том числе защита трансформатора от перегрева — передовая разработка в отрасли).

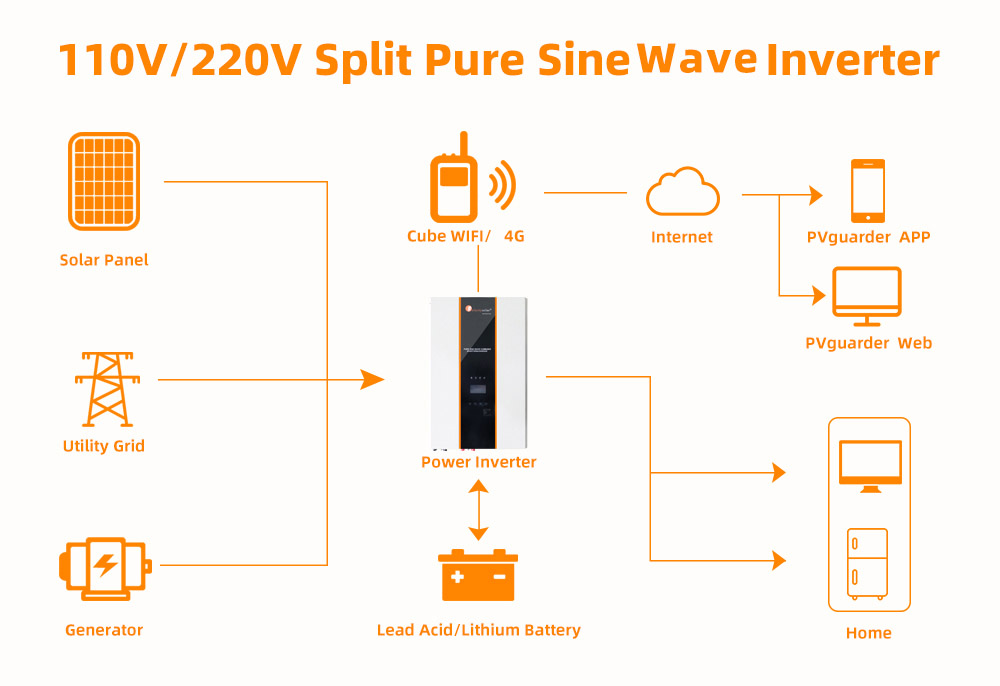

>Позже он сможет взаимодействовать с нашим MPPT. Таким образом, зарядка электричества и солнечной энергии может управляться комплексно и научно.
Преимущество:
1. Обеспечьте личную безопасность
2. Температурная компенсация, защита аккумулятора
3. Защита от перезаряда и разряда аккумулятора
4. Защита инвертора от перегрузки и короткого замыкания на выходе
5. Защита от перегрева
6. Защита транспозиции
7. Защита от перегрузки по току на входе и выходе переменного тока
8. Защита от короткого замыкания заряда
Лист данных
Модель
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Номинальная выходная мощность (ВА)
3500ВА
5000ВА
7500ВА
10000ВА
Номинальная выходная мощность (Вт)
2800 Вт
4000 Вт
6000 Вт
8000 Вт
Номинальное входное напряжение постоянного тока
24 В
48 В
48 В
48 В
Форма входного напряжения
Синусоидальный (генератор или источник питания)
Терминальное соединение
ЛН
ГОТ1 ГОТ2
Отключение низкой линии
170 В переменного тока ±7 В (ИБП)
90 В переменного тока ±7 В (бытовая техника)
Диапазон входного переменного тока для повторного подключения линии низкого напряжения
180 В переменного тока ±7 В (ИБП)
100 В переменного тока ±7 В (бытовая техника)
Отключение высокой линии
280 В переменного тока ±7 В
Повторное подключение High Line
270 В переменного тока ±7 В
Максимальное входное напряжение переменного тока
280 В среднеквадратичное значение
Номинальная входная частота
50 Гц/60 Гц
Отключение низкой частоты сети
40±1Гц
Повторное подключение к сети с низкой частотой
42±1Гц
Отключение высокой частоты линии
65±1Гц
Повторное подключение к высокочастотной линии
63±1Гц
Форма выходного напряжения
Синхронизировать с входным напряжением
Защита от перегрузки (нагрузка SMPS)
Устройство защиты от сверхтоков
защита воздушного переключателя
Устройство защиты от сверхтоков
защита воздушного переключателя
Защита от короткого замыкания на выходе
Устройство защиты от сверхтоков
защита воздушного переключателя
Устройство защиты от сверхтоков
защита воздушного переключателя
Эф
фи
эффективность (режим линии)
≥95%
Время передачи (переменный ток в постоянный)
15 мс (типичное значение)
Время переключения (постоянный ток в переменный)
15 мс (типичное значение)/30 мс (специальное значение)
Проход без батареи
НЕТ
Устройство защиты от сверхтоков (сетка)
50А
63А
63А
63А
Утилита
Заряжать
Режим
Специфический
фи
кати
Номинальное входное напряжение
80-140 В переменного тока
90-280 В переменного тока
Диапазон входного напряжения
Зависит от типа батареи
Номинальное выходное напряжение
40А
50А
60А
80А
Максимальный ток заряда
0-40А
0-50А
0-60А
0-80А
Регулировка тока заряда
Автоматический выключатель
Начальное напряжение батареи
50А
63А
63А
63А
Короткое замыкание зарядного устройства
Зависит от типа батареи или определяется самостоятельно
Размер выключателя
ДА

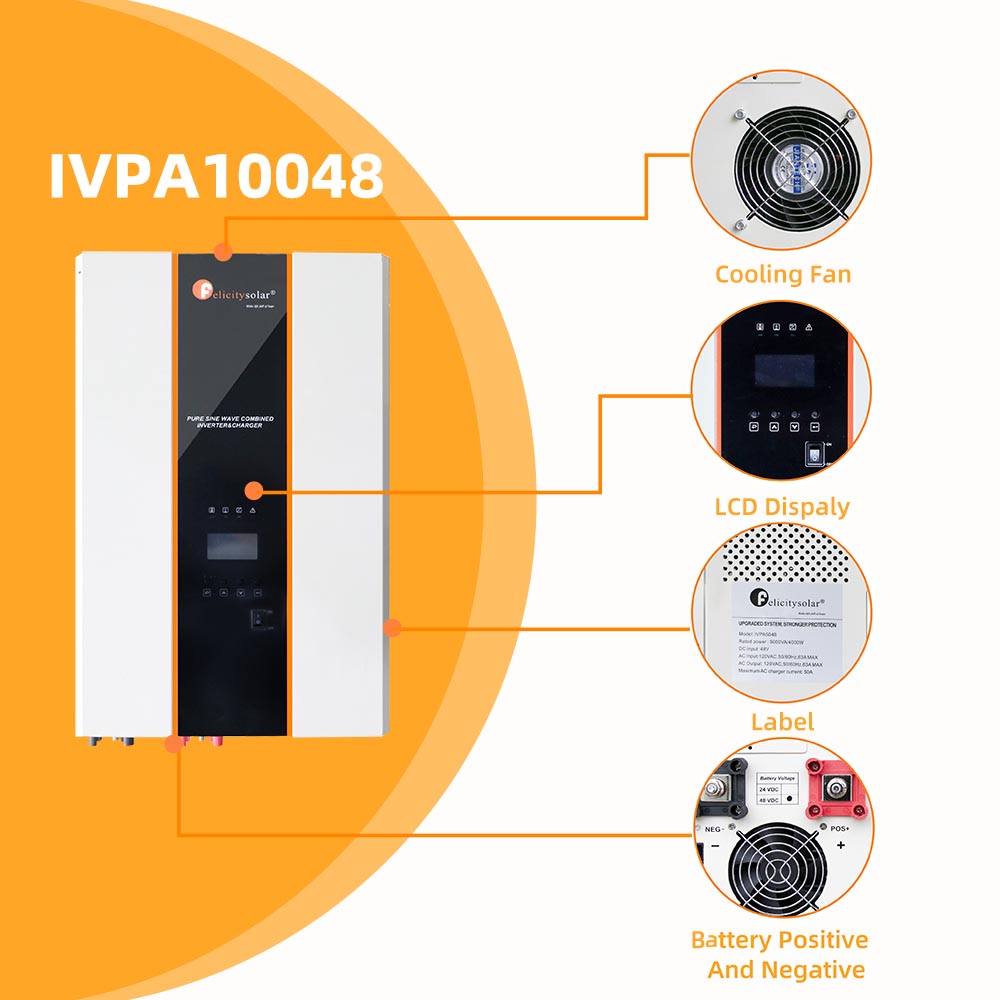

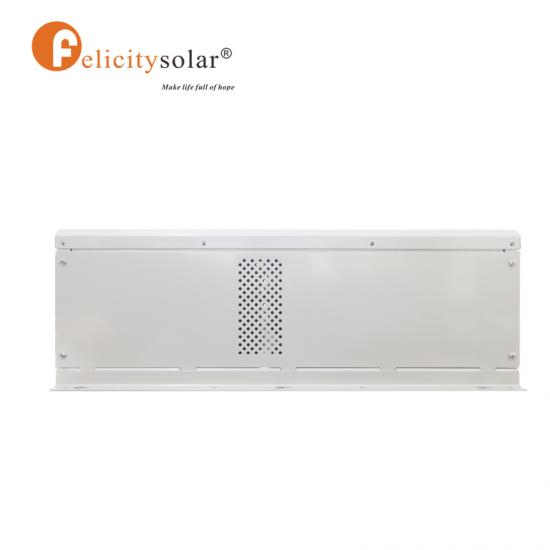

Подробная информация о продукте
Процедура установки:
1. Убедитесь, что постоянное напряжение инвертора соответствует напряжению аккумуляторной батареи.

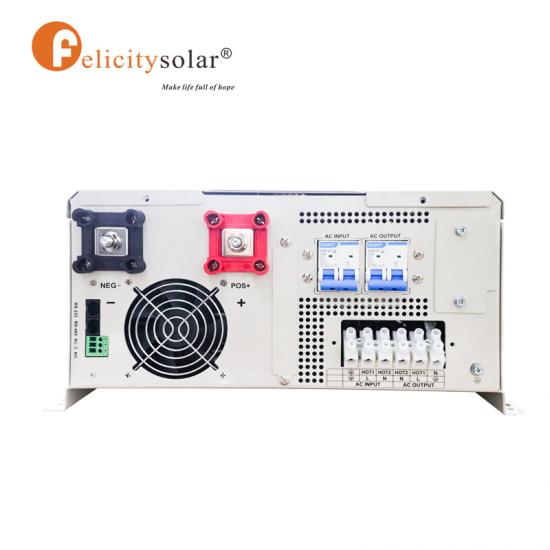

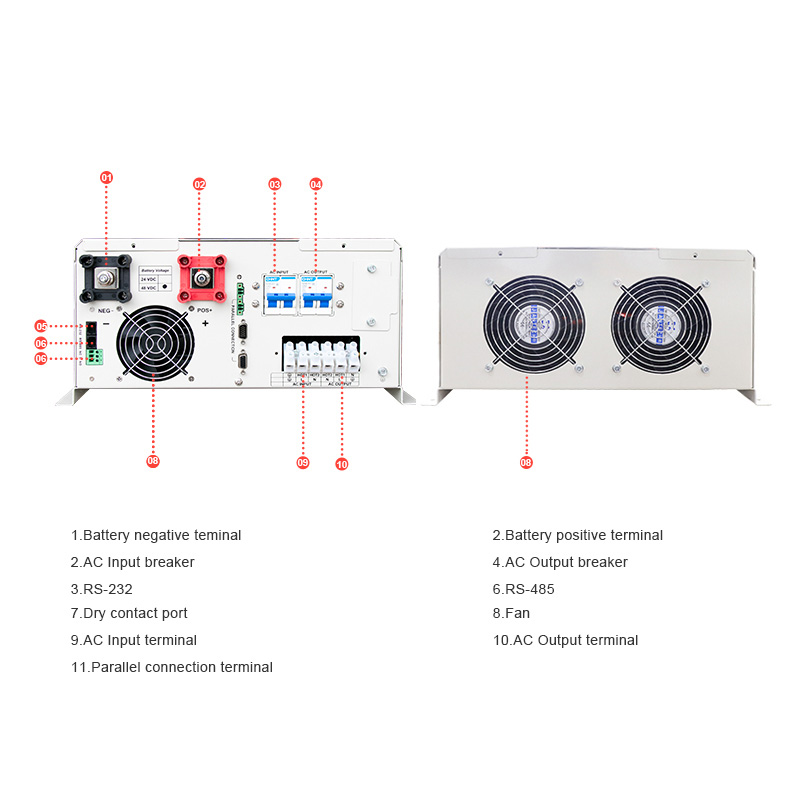

2. Убедитесь, что положительный полюс (красный) инвертора соединен с положительным полюсом (красным) аккумулятора, а отрицательный полюс (черный) инвертора соединен с отрицательным полюсом (черным) аккумулятора, затем затяните винт.
3. Включите инвертор и проверьте, исправен ли он. Если исправен, выключите.
4. Подключитесь к сети переменного тока/проводу заземления, включите инвертор и проверьте, работает ли он нормально (заряжает ли аккумулятор, показывает ли ток заряда), если да, выключите инвертор.
5. Подключитесь к проводу нагрузки/заземления и включите инвертор (автоматическое энергосбережение или выключение энергосбережения).
6. Включите загрузку.
